3D 高斯泼溅（3DGS）重建质量高、渲染快，但被光栅化管线绑死在理想针孔相机上：鱼眼、大畸变镜头要先”去畸变”，卷帘快门这类时变效应无法建模，反射折射等次级光照更是无从谈起。NVIDIA 在 CVPR 2025 提出的 3DGUT 换了一个思路——不再对投影函数做线性化，改用无迹变换近似高斯粒子本身，并把渲染公式与光线追踪方法 3DGRT 对齐，一次解锁了任意畸变相机、卷帘快门与反射/折射混合渲染，帧率依然保持在 200+ FPS。本文是对这篇论文的精读笔记。

不近似函数，近似粒子本身

3DGUT 论文精读：用无迹变换解锁 3DGS 的畸变相机与次级光线

一、论文信息与任务

任务：多视图 3D 场景重建与新视角合成。与普通 3DGS 工作不同，它要求在光栅化渲染管线内同时做到两件事：

1. 支持任意非线性相机投影模型（鱼眼、大畸变）与时变相机效应（卷帘快门）；
2. 支持次级光线，从而渲染反射、折射等光照效果；

并且保持 3DGS 级别的实时速度。

• 输入：一组多视角图像与对应相机参数（不限于针孔，可以是鱼眼/畸变/卷帘快门时变位姿；Waymo 场景额外使用 LiDAR 深度监督）。
• 输出：3D 高斯粒子场景表示（位置 $\mu$、旋转四元数、尺度 $S$、不透明度 $\sigma$、三阶球谐视角相关颜色）、新视角图像、混合渲染图像（可在场景中插入反射球、折射雕像）。

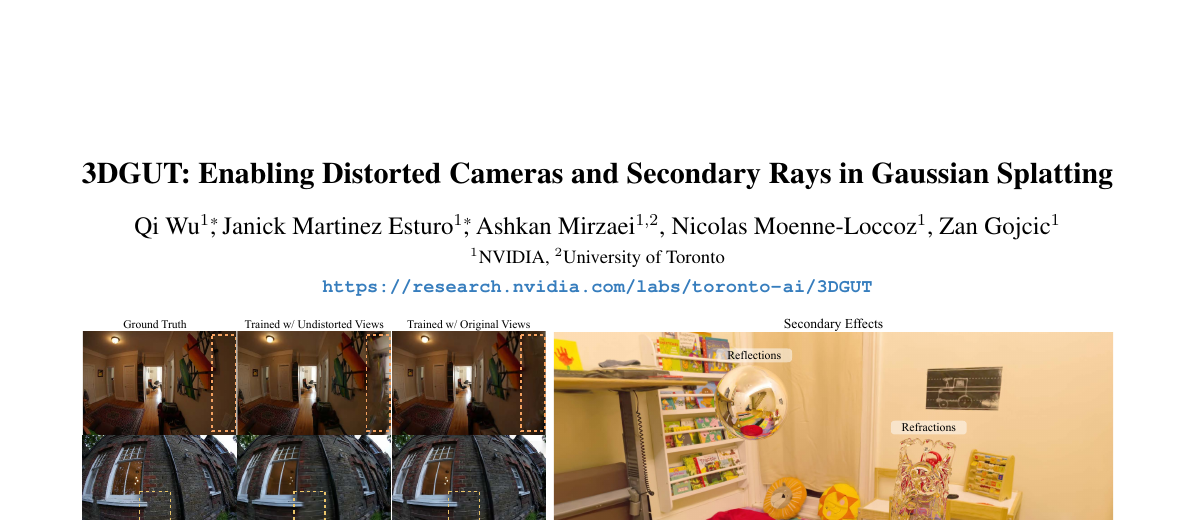

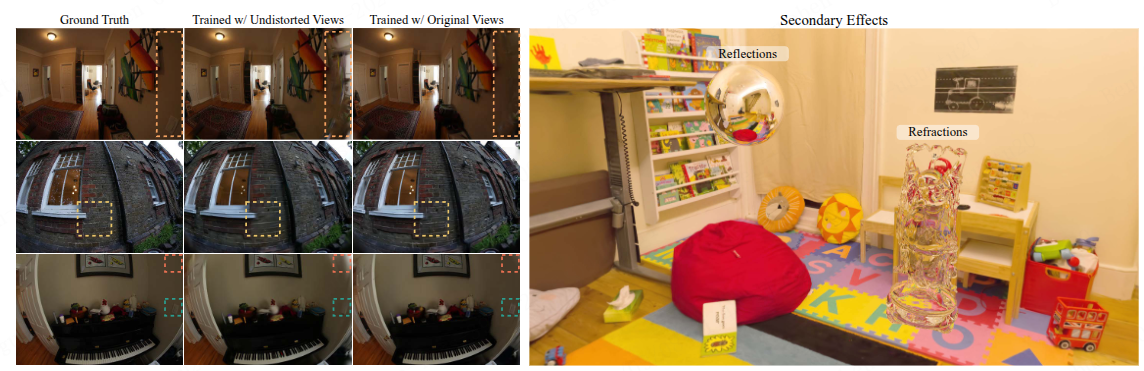

论文 Fig.1 全景展示了这两项能力：左半对比”去畸变后训练”与”直接用原始畸变视图训练（Ours）”的重建质量，右半展示在场景中插入反射球、折射雕像后的次级光照渲染效果。

二、动机：光栅化的两个天花板

业务问题：自动驾驶、机器人、手机等真实传感器大量使用广角/鱼眼镜头与卷帘快门传感器，且载体在运动中拍摄。传统 3DGS 重建前必须把图像去畸变校正成针孔模型，这一过程裁切掉大量边缘像素、丢失信息、拉低重建质量；与此同时，反射折射等次级光照效果在仿真、虚拟物体插入中不可缺少，而纯光栅化管线天然不支持。

现有方案各有短板：

归结起来是两个核心挑战：

1. 投影挑战：EWA 公式近似的是”投影函数”——线性化丢弃高阶项，雅可比依赖具体相机模型，时变效应塞不进单个投影函数；
2. 渲染公式对齐挑战：光栅化（2D 评估 + 全局 tile 排序）与光线追踪（3D 评估 + 沿光线精确排序）的渲染公式不一致，同一份表示无法在两种模式下无缝切换，也就做不了”主光线光栅化 + 次级光线追踪”的混合渲染。

三、解决思路一：用无迹变换替换 EWA 投影

EWA 投影的本质问题：把弯曲的投影函数在均值处”掰直”。3DGUT 反过来——保留弯曲的函数，把连续的分布拆成几个代表点，这正是无迹卡尔曼滤波中的无迹变换（Unscented Transform, UT）。

Sigma 点构造：3D 高斯的协方差按 $\Sigma=RSS^TR^T$ 分解，取 $2\times3+1=7$ 个 sigma 点：

$$x_0=\mu,\qquad x_i=\mu+\big[\sqrt{(3+\lambda)\,\Sigma}\,\big]_{[:,i]},\qquad x_{i+3}=\mu-\big[\sqrt{(3+\lambda)\,\Sigma}\,\big]_{[:,i]}\quad(i=1,2,3)$$

其中 $\lambda=\alpha^2(3+\kappa)-3$，实验取 $\alpha=1.0$、$\beta=2.0$、$\kappa=0.0$。

逐点精确投影：每个 sigma 点是普通 3D 点，直接代入任意非线性投影函数 $g(x)$ 精确投影到像平面，不需要雅可比。卷帘快门的时变效应也顺理成章——每个点代入自己所在行对应时刻的外参 $W(t)$。

重估 2D 高斯：从投影后的点加权重建均值与协方差：

$$v_\mu=\sum_{i=0}^{6}w_i^{\mu}\,v_{x_i},\qquad \Sigma'=\sum_{i=0}^{6}w_i^{\Sigma}\,(v_{x_i}-v_\mu)(v_{x_i}-v_\mu)^T$$

权重不是拍脑袋定的，而是由两个矩匹配约束解出来的：$\sum_i w_i=1$ 与 $\sum_i w_i(x_i-\mu)(x_i-\mu)^T=\Sigma$。代入对称构造后得到 $2wc^2=1$，即 $w=\frac{1}{2(3+\lambda)}$，中心点权重由归一化补足为 $\frac{\lambda}{3+\lambda}$（中心点对协方差贡献为零，其协方差权重里额外加 $(1-\alpha^2+\beta)$ 用于校正四阶矩峰度，高斯分布取 $\beta=2$ 最优）。

为什么比线性化准：把左右对称的 sigma 点配对做泰勒展开，一阶、三阶项符号相反全部抵消；而二次项系数 $wc^2=\tfrac12$ 恰好等于真实均值泰勒展开里的 $\tfrac12\mathrm{tr}(H\Sigma)$ 修正项——UT 的均值、协方差估计精确到二阶（均值因对称性连三阶误差也为零），误差从四阶才出现；EWA 线性化在二阶就出错，且畸变曲率越大差得越远。

关键设计定位：重估出的 2D conic 只用于加速结构（沿用 3DGS/StopThePop 的 tile 划分与 culling，决定哪些粒子影响哪些像素），粒子响应的评估不在 2D 做（见下节），因此梯度不需要反向穿过非线性投影函数，数值更稳定。作者用伪代码说明：原 3DGS 管线只需替换一个 Estimate2DGaussian 函数即可（drop-in replacement）。

四、解决思路二：把渲染公式与光线追踪对齐

3D 粒子响应评估（与 3DGRT 一致）：对光线 $r(\tau)=o+\tau d$，取粒子响应沿光线最大处的单点评估，闭式解：

$$\tau_{\max}=\frac{(\mu-o)^T\Sigma^{-1}d}{d^T\Sigma^{-1}d}=-\frac{o_g^Td_g}{d_g^Td_g},\qquad o_g=S^{-1}R^T(o-\mu),\ d_g=S^{-1}R^Td$$

相比 3DGS 在 2D 投影之后评估，这条路径的梯度不流经投影函数，避免了近似与数值不稳定；作者在补充材料中给出了数值稳定的反传推导（$\partial\alpha/\partial\mu$、$\partial\alpha/\partial S$、$\partial\alpha/\partial R$）。

近似的按深度排序：光栅化没有 BVH，无法像 3DGRT 那样精确取沿光线最近的 k 个粒子，于是采用 StopThePop 的 MLAB（多层 alpha 混合，即 k-buffer，$k=16$）：每条光线保留 k 个最远命中粒子存入 buffer，最近的粒子增量式 alpha 混合直到透射率消失，以此近似 $\tau_{\max}$ 排序。作者还讨论了 HT（混合透明）替代方案：存 k 个最近、混合最远，精确但要遍历全部粒子，较慢。

混合渲染：渲染公式对齐后，同一份表示可以既光栅化又追踪。先光栅化主光线（并可丢弃落在最近交点之后的高斯命中），再用 3DGRT 追踪次级光线——反射、折射、虚拟物体插入由此在光栅化框架内实现。

论文 Fig.9 展示了三类应用：(a) 卷帘快门场景的重建与帧序列渲染；(b) 手持拍摄的大畸变视频重建；(c) 混合渲染——主光线光栅化 + 次级光线追踪的反射/折射效果。

实现与训练细节：PyTorch + 自定义 CUDA kernel；采用 StopThePop 的剔除策略；没有 2D 屏幕空间梯度，改用 3D 位置梯度（除以到相机距离的一半）；每 300 次迭代 densify/prune；训练 30k 迭代，损失 $L=L_2+0.2\,L_{SSIM}$；Waymo 额外加入 LiDAR 深度 $L_1$ 与不透明度 $L_2$ 加权损失。补充材料还提出广义高斯核（degree n），degree=4 对应 3DGRT 的 degree=2，可在质量与速度之间调节。

五、实验表现

对比设置：对比 3DGS（Kerbl 2023）、StopThePop（SIGGRAPH Asia 2024）、3DGRT（SIGGRAPH Asia 2024）、EVER、FisheyeGS（鱼眼专用）、ZipNeRF（NeRF 代表）；指标 PSNR↑ / SSIM↑ / LPIPS↓ / FPS↑（单张 RTX 6000 Ada，数据集原始分辨率）。数据集：MipNeRF360（9 个场景、标准针孔）、Tanks & Temples（Truck/Train）、Scannet++（6 个鱼眼场景，1752×1168）、Waymo（9 个静态场景，畸变相机 + 卷帘快门）。

MipNeRF360（针孔、公平对比场）：

画质与各家相当，速度上 Ours 265 FPS、Ours (sorted) 200 FPS——支持复杂相机的方法里最快的 3DGRT 也只有 52 FPS。逐项毫秒计时（每张）：3DGS 2.88、Ours 3.77、StopThePop 2.94、Ours (sorted) 4.98，3DGRT 则高达 19.24。

Scannet++（鱼眼相机）：Ours (sorted) 达到 29.11/0.910/0.252，全面超过专门为等距鱼眼推导雅可比的 FisheyeGS（28.15/0.901/0.261），且仅用 0.38M 个高斯（FisheyeGS 1.07M）。对照去畸变后训练 3DGS 只有 22.76/0.798——去畸变裁掉大量像素的损失非常直观。

Waymo（畸变 + 卷帘快门）：Ours (sorted) 30.16/0.900 超过 3DGRT（29.99/0.897）；3DGS 需要校正图像且忽略卷帘快门（29.83/0.917），不做直接比较。

定性结果：

卷帘快门案例分析（论文 Fig.7）：用合成旋转相机 + 卷帘快门数据渲染同一箱子并逐帧拼接对比，Ours (sorted) 忠实还原传感器运动、恢复无畸变几何（各 tile PSNR 约 46~49），3DGS 无法建模时变效应，帧间出现明显错位撕裂。

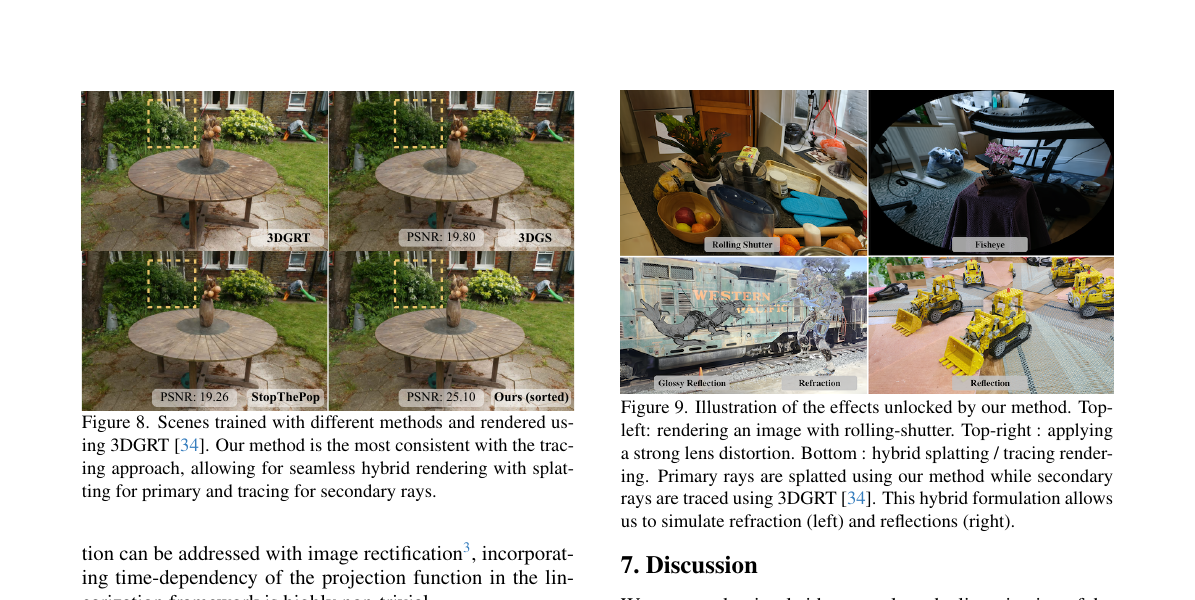

对齐性验证（论文 Fig.8）：把各方法训练出的表示统一用 3DGRT 重新渲染，Ours (sorted) 结果（PSNR 25.10）最接近 3DGRT 自身渲染，而 3DGS（19.80）与 StopThePop 偏差更大——证明本文渲染公式与光线追踪对齐得最好，支持无缝混合渲染。

投影精度定量（补充材料）：以蒙特卡洛投影（每高斯 500 采样）为参考用 KL 散度评估——针孔下 EWA 与 UT 一致；鱼眼、径向畸变、卷帘快门平移下 UT 的中位 KL 稳定在约 $4.4\sim4.6\times10^{-3}$，EWA 则显著劣化（卷帘快门场景出现长尾），这正是 EWA 渲染卷帘快门时撕裂伪影的根源。

六、借鉴意义与已知局限

1. “近似粒子而不是近似函数”的思路很通用：凡遇到函数复杂/难求导/时变的环节，都可以考虑把变换施加在一组代表性采样点上再重估统计量。工程成本极低——原 3DGS 管线只替换一个 Estimate2DGaussian 函数，且已被 gsplat 官方集成，迁移路径清晰。
2. UT 只做加速结构、评估仍在 3D 的分层设计：投影环节与响应计算解耦，避免梯度流经非线性投影函数，兼顾任意相机支持与数值稳定性。”近似只控制像素-粒子分配、不影响最终积分”值得在自研渲染器中借鉴。
3. 渲染公式对齐带来生态价值：与 3DGRT 统一后，同一份表示可光栅化（主光线快）也可追踪（次级光线），混合渲染直接复用；”渲染器对齐”是打通 splatting 与 tracing 工具链的关键，后续做逆渲染、重光照同样受益。
4. 直接吃原始畸变数据、免去去畸变预处理：保留全部像素参与监督、质量反而更高（Scannet++ 上 PSNR 高出 6+ dB），对自动驾驶、机器人等真实传感器数据重建有直接工程价值——管线中可以省掉 rectification，并支持卷帘快门每行像素各自的外参。
5. 已知局限（follow-up 切入点）：大畸变下投影形状偏离 2D 高斯、tile 分配变糙；单点评估难以精确渲染互相重叠的高斯；UT + 3D 评估比纯 3DGS 略慢。文中指出 EVER 等椭球精确渲染可能是缓解方向。
